Dokumentation
Erste Schritte
Diese Dokumentation enthält zur Zeit nur die aller ersten Schritte und Hinweise zur Inbetriebnahme.
Es wird dringend empfohlen die Bedienungsanleitung zu lesen, welche im
Downloadbereich verfügbar ist.
Stromversorgung
Verbinde die schwarze Leitung des CanDisp-Geräts mit Masse (GND)
und die rote Leitung mit einer geschalteten Gleichspannungsquelle.
Es wird empfohlen, eine Versorgung zu verwenden,
die gemeinsam mit dem Fahrzeug oder dem übergeordneten System
ein- und ausgeschaltet wird.
Technische Daten
- Versorgungsspannung: 5 V DC bis 15 V DC
- Typische Leistungsaufnahme: 0.8 W
- Maximale Leistungsaufnahme: 3 W
- Empfohlene externe Absicherung: max. 5 A
Nach dem Einschalten der Versorgungsspannung startet das Gerät automatisch.
Achtung: Eine Überschreitung des zulässigen Spannungsbereichs kann zur Beschädigung des Geräts führen.
CAN-Bus Anschluss
Verbinde die weiße Leitung des CanDisp-Geräts mit CAN Low (CAN_L)
und die grüne Leitung mit CAN High (CAN_H) des CAN-Netzwerks.
Das Gerät arbeitet als passiver CAN-Bus Listener und sendet selbst keine CAN-Nachrichten.
Bestehende Steuergeräte werden dadurch nicht beeinflusst.
Hinweise
- Unterstützte CAN-Bitraten können in der Weboberfläche konfiguriert werden.
- Das Gerät unterstützt Standard- und Extended-CAN-Identifier.
- Die interne 120-Ohm-Split-Terminierung kann optional aktiviert werden.
Konfiguration

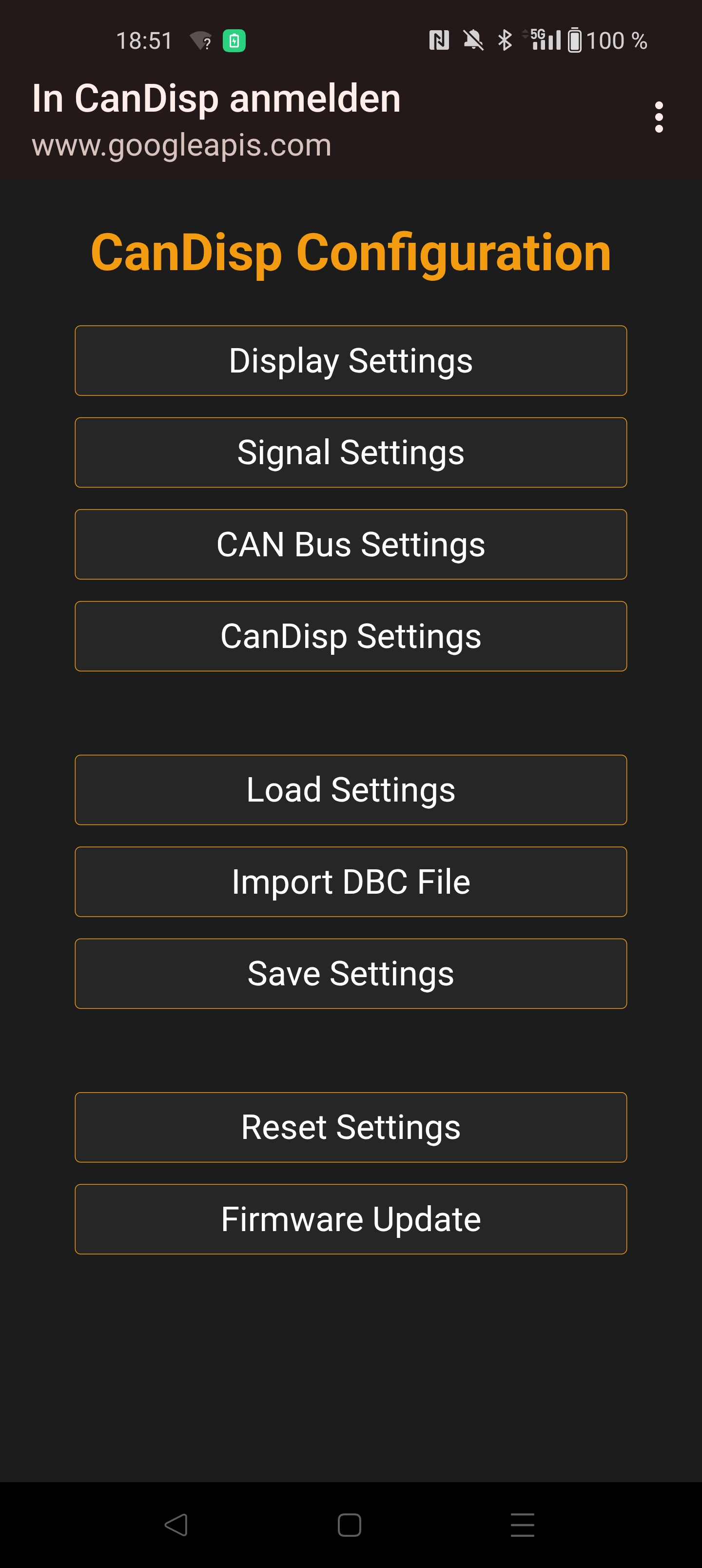

Das CanDisp-Gerät stellt einen eigenen WLAN Access Point bereit,
über den die Konfiguration des Geräts erfolgt.
Verbinde dich mit dem WLAN-Netzwerk des Geräts und öffne anschließend
die Konfigurationsoberfläche im Webbrowser.

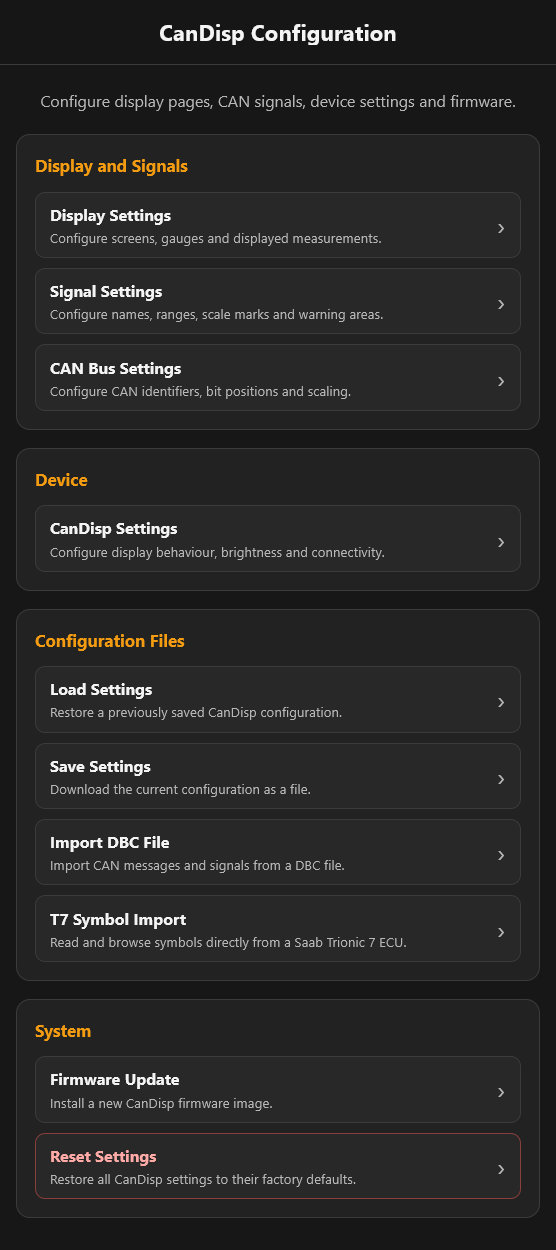

Über die Weboberfläche können unter anderem folgende Einstellungen vorgenommen werden:
- CAN-Bus Bitrate
- Signaldefinitionen
- Anzeige- und Screen-Konfiguration
- Displayhelligkeit
- DBC-Import
- Firmware-Updates
Weitere Informationen befinden sich in der Bedienungsanleitung.
Navigation

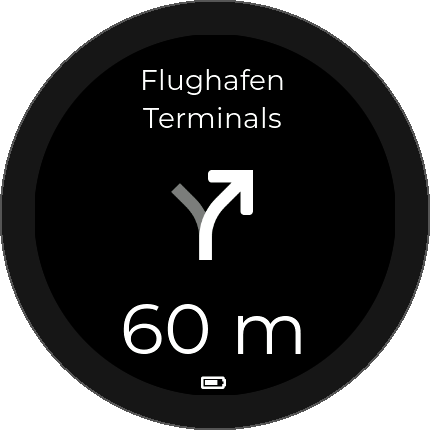

CanDisp kann Turn-by-Turn Navigationshinweise anzeigen,
die von der Android-App CanDispNav per Bluetooth Low Energy (BLE)
an das Gerät übertragen werden.
Die App wertet Navigationshinweise von Google Maps aus und überträgt
Richtungspfeil, Straßennamen und Distanz bis zur nächsten Abbiegung
an das CanDisp-Gerät.
Die CanDispNav-App ist im Google Play Store verfügbar:
CanDispNav im Google Play Store öffnen
Weitere Informationen befinden sich in der Bedienungsanleitung.
Firmware-Update
Firmware-Updates werden über die integrierte Weboberfläche des Geräts durchgeführt.
Aktuelle Firmware-Versionen befinden sich im
Downloadbereich.
Sicherheitshinweise
Das Gerät ist ausschließlich für den Einsatz in geeigneten
Niederspannungs- und CAN-Bus-Systemen vorgesehen.
Der elektrische Anschluss darf nur bei abgeschalteter Versorgungsspannung erfolgen.
